真空管和平板太陽能熱水器安裝操作流程圖

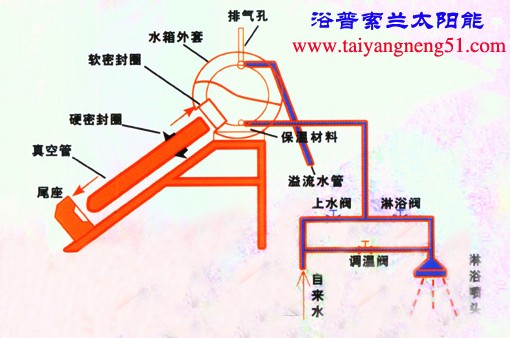

太陽能熱水器安裝圖
太陽能熱水器安裝操作流程圖是安裝太陽能熱水器的必備參考資料，太陽能熱水器在中國已經實際使用超過15年了，從當初故障很多到基本正常，太陽能工作者走過了一條艱辛之路，也總結了許多寶貴的經驗。相對于一般家用電氣產品，太陽能的三分質量七分安裝反映了當前太陽能熱水器安裝的重要性。下面浴普索蘭就真空管太陽能和平板分體太陽能的安裝作詳細介紹，希望能啟到拋磚引玉的作用。
太陽能熱水器安裝操作流程圖-真空管太陽能的安裝

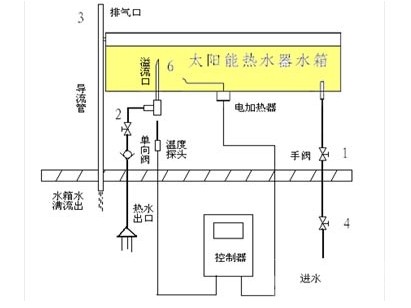

太陽能熱水器安裝圖之一：手動控制太陽能熱水器安裝圖
是最簡單的太陽能熱水器的安裝圖，在用戶房間內，打開進水閥門4，自來水通過打開的手閥1進入太陽能水箱，待水箱的水裝滿了，就會通過排氣口3外接的管道流出來，流到用戶的接水槽，用戶看到水流出的信號，關掉進水閥。太陽能熱水器進水過程結束。太陽能的水經一天太陽的照射，水溫逐步提高，晚上就可以使用了。
太陽能熱水器安裝圖之二：機械式自動進水安裝
減壓閥控制的機械自動進水方案
由于手動進水存在不方便的地方，人們采用了一些機械式自動進水的方法，在這里我們介紹二種比較普遍，安裝比較簡單又比較可靠的方案：減壓閥如上圖，是一種經常用到的機械式自動進水的控制部件，它的可靠性較高。

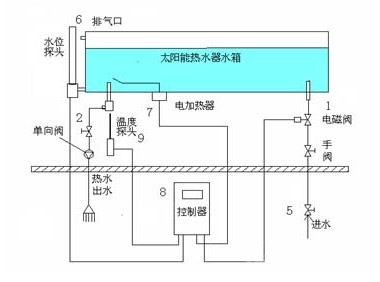

太陽能熱水器安裝圖之三：帶太陽能控制儀的太陽能熱水器的安裝
這是是太陽能熱水器安裝中應用的最廣的方案，太陽能的運行由太陽能控制儀8控制，當太陽能熱水器水箱水位低于最低水位時，由控制器打開電磁閥1，使得水箱進水，當水位升到用戶設定的最高水位時，控制器關閉電磁閥1，進水停止。用戶可以指定上水時間，當指定時間到時，只要水位不超過最高水位，控制器就打開電磁閥1進水，直至水位達到最高水位為止�？刂破饕部梢允謩訌娭七M水：當按下手動進水鍵時，控制器打開電磁閥進水直到水位達到最高水位為止�？刂破鬟�可以控制電加熱，當按下電加熱鍵時，控制器導通電加熱器7的電源，電加熱器工作，直到用戶指定的溫度為止。當溫度下降到指定溫度以下3-5度，控制器重新啟動電加熱，將水加熱至指定溫度。用戶還可以指定加熱時間，在某一時間，太陽能水箱的溫度達不到設定的溫度，控制器就會導通電加熱器，將水箱的水加熱至設定的溫度為止�？刂苾x還有保護作用，當水位下降到某一點時，電加熱停止，直到水位回升到該點以上。
太陽能熱水器安裝操作流程圖-平板分體太陽能的安裝
平板分體太陽能是目前廣泛使用的集熱器，與貯熱水箱配合使用，傾斜安裝。集熱器玻璃安裝宜順?biāo)罱踊蚩蚴竭B接。在北半球，集熱器的最佳方位是朝向正南，集熱器安裝最佳傾角應根據使用季節和當?shù)鼐暥却_定。

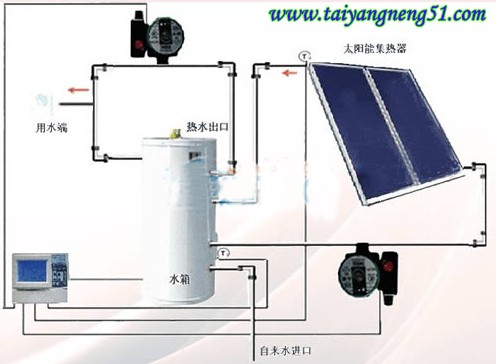

平板太陽能熱水器連接示意圖
如何選購家用太陽能熱水器
目前，市場上銷售的家用太陽能熱水器種類繁多，依照太陽能集熱器種類來區分，可分為真空管式和平板式；依照構造區分，可分為一體式和分體式；依照制造工藝區分，可分為承壓式和非承壓式。目前，在市場上銷售的家用太陽能熱水器最常見的大都是非承壓真空管式家用太陽能熱水器。我們在選購家用太陽能熱水器時，應注意以下幾點：
1. 熱性能指標中，“平均日效力”越高越好，“平均熱損系數”越低越好。
2. 家用太陽能熱水器的要害部件就是全玻璃真空太陽能集熱管（簡稱真空管），真空管質量的好壞直接影響到全部家用太陽能熱水器的性能。選購時應細心察看真空管內玻璃管上的涂層，這層涂層叫太陽能選擇性接收涂層，由于各廠家制造工藝不同，涂層色彩會有所差別，但一般都是黑色、深藍色或深灰色，質量好的涂層色彩均勻，膜層無劃痕、無起皮或脫落現象，玻璃上也沒有結石或節瘤現象，支持內玻璃管的支持件放置端正、不松動。
3. 選購時還應注意真空管之間的管間距，一般兩管的中心距在70mm以上為宜。
4. 家用太陽能熱水器的支架設計應合理，應有足夠的強度和剛度才干確保有足夠的承重才能。在一些日常風力較大的地域，尤其是沿海地域，在選購家用太陽能熱水器時還應注意該產品在設計上是否有抗風才能。
5. 目前市場上，家用太陽能熱水器的反光板情勢多種多樣，有平面反光板、曲面反光板、壓花鋁板等等，在選購時應注意產品的反光板設計是否能充足應用到真空管的吸熱面，真空管能否最大水平上受光。
6. 在選購時還應斟酌到家中常住人口數量，以斷定所購置家用太陽能熱水器水容量的大小。一般以每人40升水的尺度為宜。另外，很多產品標稱的容水量是通過盤算每根真空管的容量和水箱內膽容量相加盤算出來的，但其實在熱水器出水口以下及真空管內的水是無法放出來應用的，用戶真正能應用到的水僅僅是入水口和溢流口之間的水量，所以在選購時應問明白銷售商，他們所標稱的容水量指的是全體的容水量還是實際能應用的容水量，兩者相差多少。
7. 如果夠買的家用太陽能熱水器須要配置電加熱裝置，應選擇具有電氣安全設計的產品。
8. 選購其他相干配件，如主動上水裝置、水溫水位顯示儀、電磁閥等，對于這些裝置的選擇應穩重，有些功效看似先進，但組成部件過多，可靠性不高，時光一長就容易出問題，選擇時必定要問明白應用壽命和保修期限。
9. 選購好一臺家用太陽能熱水器后，在安裝進程中應注意支架安裝是否堅固，所有螺絲及接頭是否上緊，高低水管安裝地位是否合理，熱水器本身是否有加固辦法等等。另外，在上水管路中必定要安裝止回裝置，以防止熱水回流，倒灌入冷水管道。
10. 家用太陽能熱水器的售后服務也非常主要。最好選擇著名品牌產品和售后服務好的經銷商。因為家用太陽能熱水器是耐用花費品，而且通常是安裝在樓頂，一旦出了故障，用戶很難自己解決，所以售后服務必定要有保障。目前，市場上整機免費保修期一般為3～5年不等。
11. 由于家用太陽能熱水器是安裝在戶外，長時光應用，真空管上就會被灰塵或雜質污染，從而導致吸熱效力下降。所以對熱水器的真空管應定期清洗，特殊在冬季多雪的地域，雪后更須要及時清算。如受房屋設計影響，自己無法清算的，應詢問經銷商，售后服務里是否包括有定期清洗一項。
