太陽能熱水器結構圖，太陽能熱水器原理圖
要明白太陽能熱水器結構圖，首先看看太陽能熱水器結構中英文對照表：
1、水箱外殼(Water tank shell)
2、保溫層（Layer for heat preservation）
3、水箱內膽（Inner water tank）
4、排氣溢流孔（Vent holeand overflow hole）
5、密封膠圈（Silicon seal）
6、外水箱端蓋（End cover of the outer tank）
7、防塵圈（A loop of dustproof）
8、電加熱器預留孔（鎂棒安裝孔）（Heater）
9、真空集熱管（Evacuated solar collector tubes）
10、進出水孔（Inlet and outlet hole）
11、漫反射板（Diffuse flat plate reflector）
12、護罩尾托（Tailstock）
13、支架（Support）
太陽能熱水器原理說復雜也不復雜其主要包括：吸熱、循環、保溫三大結構原理，下面是太陽能熱水器原理圖片與文字解說，可以讓大家更容易了解。
太陽能熱水器集熱器吸熱原理
太陽能熱水器的集熱器表面有一特殊的涂層，此涂層對太陽能可見光范圍具有很大的吸收率，吸收為熱以后，集熱器的散熱熱輻射波長在長波范圍，該涂層對長波的發射率很低，這樣就有效的“滯留”了太陽能的熱量。

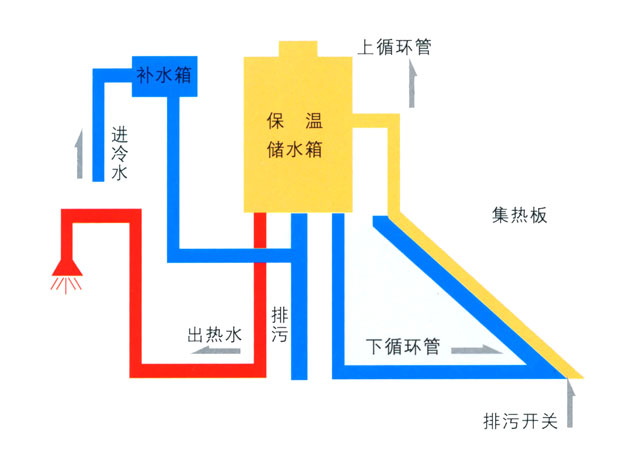

太陽能熱水器循環原理
利用冷水比熱水密度大，冷水下沉，熱水上升，形成自然對流循環、使水箱中的水逐漸變熱，達到顧客滿意的水溫為止。當太陽強度不足以滿足循環需要的時候，可以在水循環閉路加一水泵，實現強制循環。
太陽能熱水器保溫原理
太陽能保溫水箱和其它保溫水箱一樣，是儲存熱水的容器。因?yàn)樘?yáng)能熱水器只能白天工作，而人們一般在晚上才使用熱水，為了使白天生產的熱水在到晚上或隔天使用時保持一定的溫度，所以必須通過保溫水箱把熱水儲存起來。保溫水箱有三部分組成：外膽、聚氨酯發泡層和不銹鋼內膽，其中，聚氨酯發泡層負責太陽能熱水器的保溫，聚氨酯的保溫性能卓越，是目前國內所有建材中導熱系數最低（≤0.024），熱阻值最高的保溫材料。太陽能熱水器的發泡層厚度一般在50mm-70mm之間，實際保溫性能則取決于生產廠家的發泡機械、標準化模具和工藝技術水平。

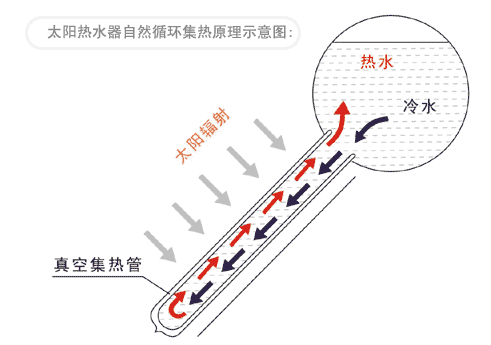

真空管太陽能熱水器工作原理
太陽能熱水器是由全玻璃真空集熱管、保溫水箱、支架三大部件組成。其核心集熱元件是全玻璃真空集熱管，它由兩根為同心圓的高硼硅特硬玻璃管組成，內層玻璃外壁采用磁控濺射真空鍍膜工藝鍍膜，該涂層對太陽光有選擇性吸收，其吸收比≥0.92，發射比≤0.09(80℃)，具有高吸收率和低發射率。真空集熱管將吸收的太陽輻射轉換成熱能，利用冷水比熱水密度大，冷水下沉，熱水上升的特點，在真空管內形成冷水自上而下，熱水自下而上的自然循環，使整個水箱中的水溫逐步升高，達到一定溫度。
太陽能熱水工程系統最常見的莫過于太陽能了，工廠家庭樓房到處都是，我國這么多年來廣泛運用好了太陽能熱水器工作原理，真空管、平板式太陽能熱水器，平板式的更加讓消費者喜歡，節能效果也是很好，價格上可能會更貴一點但長期以來它是最棒的一款，以上就是浴普索蘭太陽能熱水器(www.wdmqqbx.cn)給大家綜合太陽能熱水器原理圖搭配講解的知識，希望對大家有用。
